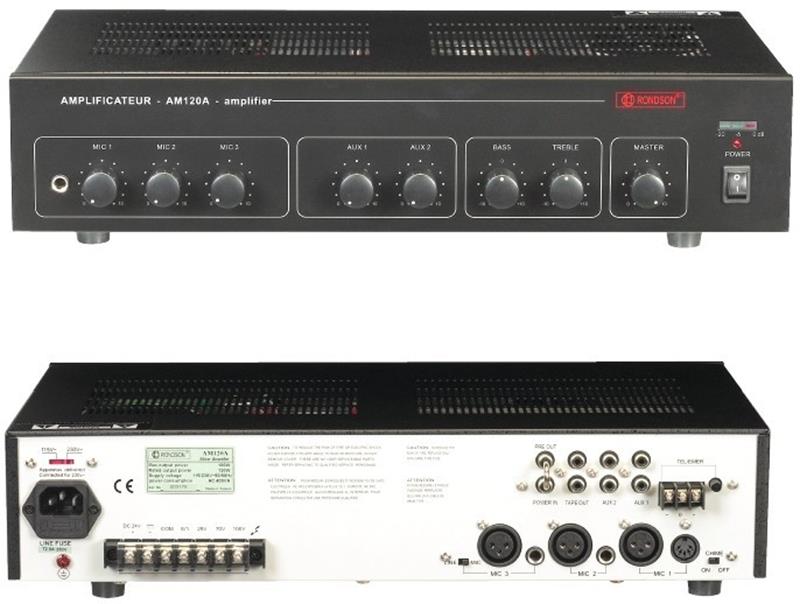

AM 120A Rondson Amplificateur Préamplificateur 120 watts
(2U) :
Cet amplificateur - mélangeur 120 W comprent des sorties hautparleurs en 100 V, 70 V et 25 V, ainsi que 8 ohms (Basse Impédance).
Il fonctionne sur secteur (230 V) ou DC (24 V).
AM 120A est équipé de :
• 1 entrée microphone DIN-JACK-XLR symétrique MIC1 (prioritaire) par « talkover » 1 ou télécommande
• 2 entrées microphone (JACK-XLR) symétrique MIC2 et MIC3
Ces 3 entrées sont commutables en micro alimentation fantôme (intervention à l’intérieur de l’appareil), le MIC 3 est commutable en ligne, un carillon (2 tons « ding dong ») peut être activé par le microphone MIC1 branché sur la prise DIN 5 broches (Pupitre d’appel RONDSON PA 100D) ou sur la prise Jack stéréo en face avant (Pupitre PA 100J)
• 1 entrée téléphone, message d’urgence super prioritaire
• 2 entrée AUX RCA (Tuner, K7, CD, etc.)
• 1 entrée et sortie pour égaliseur ou unité de puissance
• 1 sortie enregistrement pour magnétophone
1 Suppression talk-over couper diode D106
CARACTERISTIQUES :
AM 120A Rondson Amplificateur Préamplificateur 120 watts
Alimentatio
n
AC 115 V/230 V - 50/60 Hz ±10 % - commutable
DC 24 V (déviation maximum 10 %)
Puissance de sortie
120 W RMS
180 W MAX
Sorties HP 8 ohms - 25 V - 70 V - 100 V
Sortie Enregistrement - TAPE 350 mV, 4,75 K
Sortie Ligne – PRE OUT 1V, 600 ohms
Entrées
MIC 1 à 3 : 1 mV, 250 ohms symétrique alim. fantôme paramétrable
AUX 1 : 200 mV, 47 Kohms, asymétrique
AUX 2 : 500 mV, 47 Kohms, asymétrique
LINE (Mic 3) : 200 mV, 47 Kohms, symétrique
TEL : 0,1 à 1 V, 600 ohms, symétrique, réglable
Power In : 1 V, 47 Kohms, asymétrique
Bandes passantes
MIC 1 à 3 : 60 Hz – 15000 Hz ± 3 dB
AUX 1 - 2 : 60 Hz – 15000 Hz ± 3 dB
TEL : 100 Hz – 15000 Hz ± 3 dB
Distorsion harmonique totale Moins de 1% à 1 Khz à la puissance RMS
Rapport Signal/Bruit
Tous les réglages de volume CCW : 75 dB en dessous de la puissance nominale
MIC 1 À 3 : 60 dB en dessous de la puissance RMS
AUX 1 – 2 : 70 dB en dessous de la puissance RMS
TEL : 70 dB en dessous de la puissance RMS
Réglages de Tonalité Graves : ± 10 dB à 100 Hz - Aigus : ± 10 dB à 10 kHz
Réglages
MIC 1 à 3 : réglage de volume
AUX 1 – 2 : réglage de volume
Volume MASTER
Tonalité : Graves et aigus
TEL : niveau d’entrée
Mic 3 (Line/Mic) : commutateur
CHIME : inter ON/OFF
115 V/230 V : commutateur de voltage
Affichage
Voyant témoin de mise sous tension
Affichage niveau de sortie 3 voyants
Consommation
Secteur : 360 W
Batterie : 8 A
Carillon 2 tons Ding Dong précédant 1 appel micro
Priorité Par détection / MIC 1 branché sur DIN, Jack ou XLR
Niveaux de priorité TEL/EMER(3) MIC 1(2) MIC 2(1) MIC 3(1) AUX/CD(1)
Dimensions : L x P x h 430 x 260 x 88 mm
Poids : 9.5 kg
Option montage rack 19” 2 U Equerres de fixation EQ 2000
